Projekt: Tablica LED, wyświetlająca tekst wpisywany z klawiatury komputerowej-fotorelacja z budowy prototypu pierwszego/programatora (3).

Witam po dłuugiej przerwie.
Długo nie pisałem bo miałem inne zajęcia, pracę i jakoś tak wyszło.
Ale skoro już jestem to pora dokończyć co zaczęte, a więc kontynuacja fotorelacji z budowy prototypu 1. :)

 Stan na 26 grudnia 2014r.
Poniżej test segmentów okienka (podpięte na krótko do zasilania bo byłem ciekaw jak wyglądać będą litery). Po prawek widać domalowane linie przy przyciskach.





Stan na 27 grudnia 2014r.
Tutaj zdjęcie przedstawia test prototypu tranzystorowego układu sterowania segmentami.

To było by na razie na tyle. W kolejnym wpisie postaram się udostępnić schemat tranzystorowego sterowania segmentami (2n2222 i 2n2907). I również możecie liczyć na schemat wybieracza który segment ma świecić (na tyrystorach KT500 i 74HC132).

8 grudnia 2015r.
patrykswiatowiec2a@gmail.com

Projekt: Tablica LED, wyświetlająca tekst wpisywany z klawiatury komputerowej-fotorelacja z budowy prototypu pierwszego/programatora (2).

Czas na kolejną część /drugą/ fotorelacji. :)
 Stan na 23 grudnia 2014r.
Doszła podstawka i podłączyłem zasilanie do pamięci, wyjścia układu odbierającego dane z klawiatury dołączyłem do podstawki pamięci (na linie adresowe), z tym że zasilanie tak tymczasowo jest w ten sposób podłączone-docelowo jest przekaźnik który podczas zapisu przełącza Vcc i Vpp na wyższe napięcia(6,25V i 12,5V).

Stan na 24 grudnia 2014r.
Po lewej stronie okienka wlutowałem przyciski którymi się podczas programowania wybierało, które segmenty mają się zaświecić.

Poniżej pod okienkiem i przyciskami 16 tyrystorów, które będą sterowane z przycisków do wybierania segmentów i wraz z bramkami będą w układzie, który będzie podawał stan wysoki na linie danych EPROM'u.

Poniżej wlutowane 4 tyrystory.

W następnej części zrelacjonuję dalszy postęp prac.
Dodam jeszcze, że programator jest już skończony, uruchomiony i działa znakomicie ;)

14 lutego 2015r.
patrykswiatowiec2a@gmail.com

Projekt: Tablica LED, wyświetlająca tekst wpisywany z klawiatury komputerowej-fotorelacja z budowy prototypu pierwszego/programatora (1).

Czas na zrelacjonowanie, co zostało już zrobione.
Zaczynamy:
Stan na koniec października 2014r.-początek budowy prototypu 1 :
Zbudowanie okienka-wyświetlacza 16-segmentowego z diód LED.

Listopad 2014r. Zbudowanie i uruchomienie układu odbierającego dane z klawiatury komputerowej i zamieniającego dane na postać równoległą.

Oraz powyższy układ w akcji:

Układ wyświetla na diodach stan bitów 0/1 z tym, że w postaci zanegowanej, czyli gdy 0 to dioda świeci, gdy 1 to nie świeci.
Niebawem ciąg dalszy fotorelacji z powstawania projektu :)
Schematy i dokumentacja będzie na samym końcu, więc trochę poczekacie Drodzy Czytelnicy :D
Ale na pocieszenie dodam że prototyp 1 jest już prawie skończony-To już nie te "łyse" płytki co widać na zdjęciu, teraz jest już bardziej... kolorowo ;)

4/5 lutego 2015r.
patrykswiatowiec2a@gmail.com

Projekt: Tablica LED, wyświetlająca tekst wpisywany z klawiatury komputerowej.

Witam,
Długo nic nie pisałem na blogu, ale to nie oznacza że się obijałem, wręcz przeciwnie. Ponad miesiąc temu postanowiłem że zbuduję tablicę z diód LED wyświetlającą tekst wpisywany z klawiatury i pomału zacząłem kupować elementy i składać wszystko w całość.
Projekt będzie realizowany etapami:
1. Budowa prototypu pierwszego (wyświetlający jedną literkę będący programatorem pamięci EPROM do prototypu drugiego i wersji końcowej)
2. Budowa prototypu drugiego (będzie wyświetlał 2 albo 3 litery i tutaj będę pracować nad układem przełączającym do drugiego okienka po wpisaniu litery w poprzednie by można było wpisać kolejną literkę w kolejne gdy klawiatura skończy przesyłać "break code" i ponownie kod klawisza puszczonego)
3. Budowa wersji finalnej (układowo zbliżona bardzo albo identyczna jak prototyp drugi, tylko z większą liczbą okienek... ok 20 ).

W projekcie nie będę używać mikrokontrolerów ani procesorów, a do funkcji będę dochodził trochę na piechotę, ale takie było założenie.
W układzie użyję bramek, rejestrów przesuwnych, demultiplekserów, liczników, tyrystorów i tranzystorów, a sercem będzie pamięć EPROM 27C210, pełniąca funkcję sterowania wyświetlaczem znaków i będzie w zależności od tego jaką kombinację bitów prześle klawiatura zapalać odpowiednie segmenty wyświetlacza, które będą tworzyć dany znak.

Prototyp drugi i wersja końcowa będą odchudzone o funkcję programowania pamięci, gdyż tam będzie to zbędne bo w prototypie 1 będę programować i więcej programatorów nie trzeba. Prototyp pierwszy będzie służyć głównie do programowania pamięci.

W następnych wpisach relacja z postępu w budowie prototypu pierwszego.
Pozdrawiam.


22 listopada 2014r.
patrykswiatowiec2a@gmail.com

Skrócona fotorelacja z budowy lampek choinkowych z neonówek zrobionych w 2012r.

Pod koniec 2012r. Zbudowałem lampki choinkowe z neonówek, gdyż bardzo chciałem takie mieć po tym jak zobaczyłem podobne produkcji ZSRR i jak one świecą. Tego typu lampki to rarytas w dzisiejszych czasach, więc postanowiłem takowe wykonać samodzielnie.
W tym celu zakupiłem neonówki o średnicy 5mm., rezystory 470kOhm, kilkanaście metrów przewodu jednożyłowego czarnego, wtyczkę, koszulki termokurczliwe (także przyda się kuchenka gazowa, zapalniczka, cyna, kalafonia, lutownica i taśma klejąca i kombinerki).
Każda neonówka ma wpięty w szereg rezystor 470kOhm po czym po dolutowaniu do drugiej końcówki rezystora i drugiej nóżki neonówki przewodów nakładane są po jednej na nóżkę z rezystorem i na drugą bez koszulki termokurczliwe i zagrzewane (najlepiej się nada tu zapalniczka). Po czym nakładana jest na całość koszulka o większej średnicy, obejmująca w dolnej części neonówkę i całość jest zgrzewana nad kuchenką gazową. Ma to na celu izolację miejsc pod napięciem i wyeliminowane ryzyka porażenia prądem.
Neonówki oprawione wyglądają tak:

Trzeba było dociąć następnie przewody o długości ok. 1,5 krotnej długości przewodu wychodzącego od neonówek. Te odcinki będą służyć jako przewody zasilające.
Poniżej obrazkowy schemat połączenia:

Jak widać zasilanie każdej oprawionej neonówki jest równolegle z sieci (oczywiście przy każdej neonówce jest rezystor w szeregu. ).
Łączenie 4 przewodów: łączymy przykładowo jeden przewód neonówki do przewodu fazowego i z nim łączymy przewód fazowy kolejnej neonówki oraz kolejny odcinek żyły fazowej i lutujemy, po czym kombinerkami ściskamy miejsce połączenia by spłaszczyć wszystkie ostre krawędzie i owijamy taśmą klejącą (2-3 warstwy) i zsuwamy na miejsce koszulkę termokurczliwą i zgrzewamy.
Następnie przewód ostatniej neonówki łączymy z neutralnym i następnej neonówki od razu i kolejny odcinek przewodu neutralnego (druga żyła zasilająca) i łączymy tak jak wyżej.
Połączenie po prawidłowym wykonaniu będzie wyglądać tak:

Jak widać zrobił nam się nawet fajny cukierek. :P

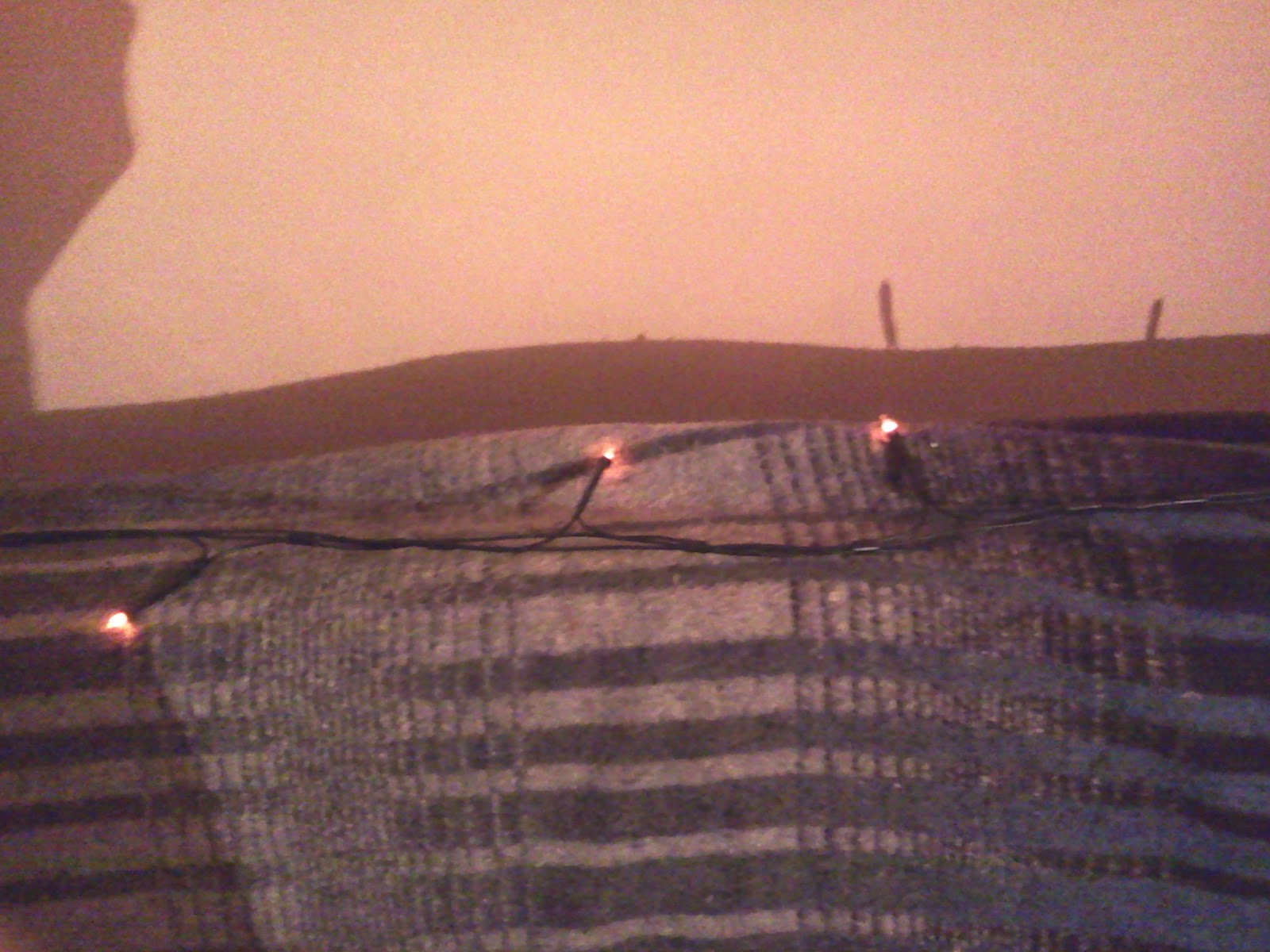

Zdjęcie całych lampek:

Więc tak to się mój "wytwór" prezentuje. W rzeczywistości wyglądają nieco lepiej i można zaobserwować efekt płomienia gdyś świecący obłok się przemieszcza to w górę to w dół i na skos... różnie i każda neonówka inaczej migocze.

Mam cichutką nadzieję że was Czytelnicy nie zanudziłem :D
Pozdrawiam.

11 września 2014r.
patrykswiatowiec2a@gmail.com

Przekaźnik czasowy ok. 3sek. na 12V.

Witam, długo nic nie pisałem.
Miałem o północy wreszcie przemówić tutaj (oczywiscie o północy 24/25 grudnia :D ), ale wtedy nie będzie czasu pisać i publikować.

Potrzebowałem do przetwornicy przekaźnika czasowego, który by po ok. 2 do 3 sekund po podaniu zasilania zwierał styki.
Drogą prób i błędów i eksperymentów (w internecie nic ciekawego nie znalazłem, a naszła mnie wena na eksperymenty) doszedłem do takiego układu jak poniżej:

Wartości elementów:
R1: 24k
R2: 100k
R3: 820
R4: 630
R5: 1k
R6: 630
C1: 47uF
D1: UF4007
D2: LED
D3: LED
T1: 2n2222
Th1: KT500/200

Przekaźnik załącza się po 3 sekundach od podania napięcia. Napięcie zasilające wynosi 12V.

Po świętach albo nawet w nowym roku zrobię próby, jak zmiana pojemności i rezystancji wpływa na czas jaki musi upłynąć od podania napięcia zasilającego do załączenia się przekaźnika.
Możecie mnie prześcignąć i zrobić próbę, jak ktoś ma zapał. :)

=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-

Przy okazji: Wesołych Świąt Bożego Narodzenia w gronie rodzinnym, czy innym bardzo bliskim towarzystwie. :)
I może już wam czytelnicy złożę życzenia Noworoczne, gdyż nie wiem czy jeszcze w grudniu będę coś publikował. Czyli Szczęśliwego Nowego Roku 2014 i by na drugi dzień za dużego kaca nie było :)

=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-
23/24 grudnia 2013r.
patrykswiatowiec2a@gmail.com

Prototyp przetwornicy do świetlówki na 12V.

Witam po długiej przerwie, tym razem zaprezentuję tutaj prototyp przetwornicy, przeznaczonej do zasilania świetlówek z napięcia stałego 12V.
Jest to prosty układ samowzbudny na 1 tranzystorze, więc nie zbyt trudny do zrobienia. Z powodzeniem może posłużyć na biwaku, przy grillu gdzie mamy do dyspozycji tylko akumulator.

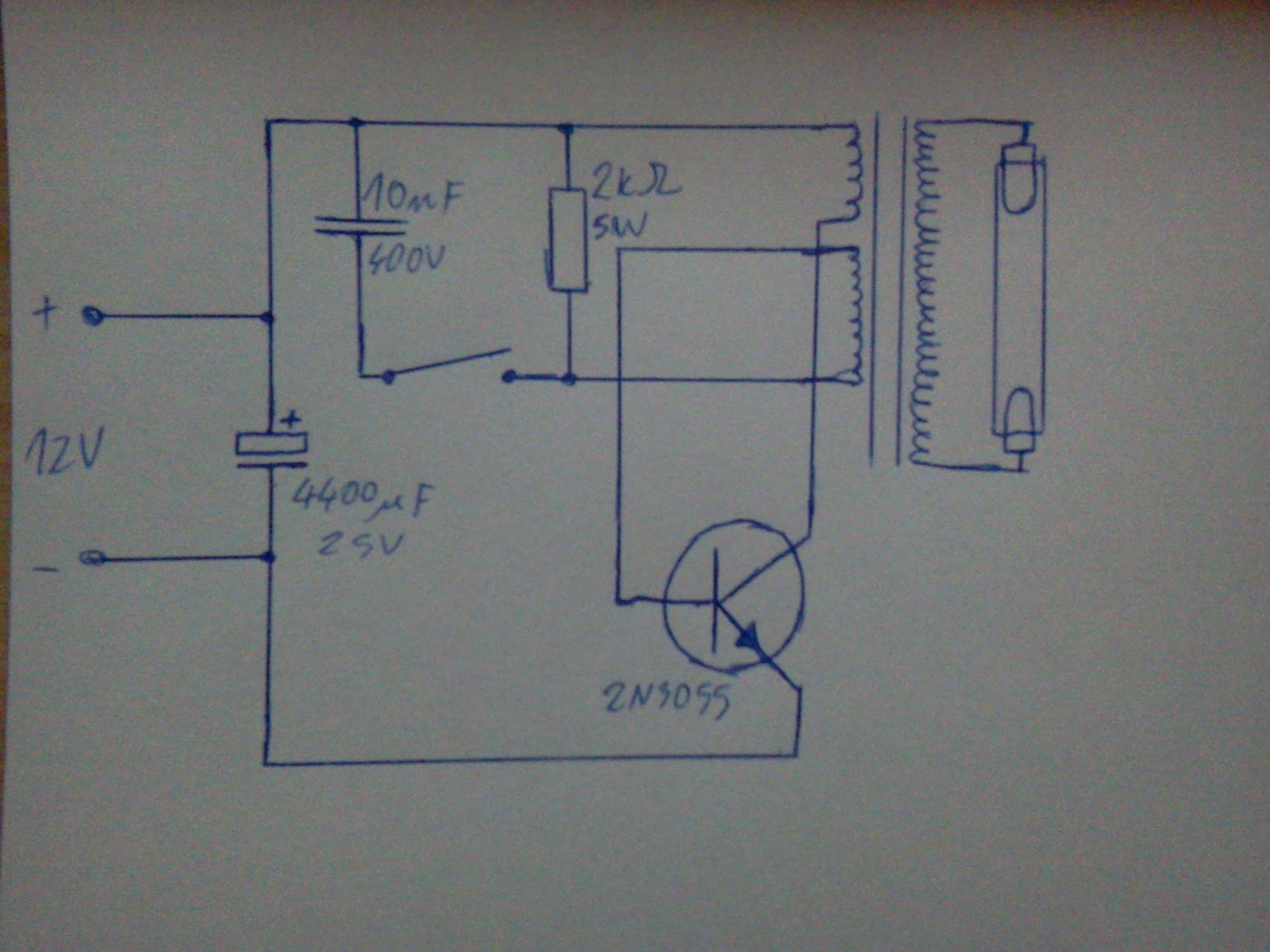

Poniżej schemat:

 Uzwojenie pierwotne ma ok. 20 zwojów, bazowe jakieś 100, wtórne 300. Piszę z pamięci.
Po zmontowaniu wygląda tak:

Trochę zdjęć w akcji:
-Ze świetlówką kompaktową nie zintegrowaną 4-ro pinową 26W:

-Ze świetlówką T5 13W:



Z dołączonym kondensatorem 10nF układ daje mniejsze napięcie, a wyższy prąd, bez podłączenia odwrotnie.
Z tego powodu aby świetlówka zapaliła kondensator musi być odłączony (wyłącznikiem), gdy świetlówka się świeci to można go załączyć i wtedy świetlówka pracuje z pełną mocą.
W drugiej wersji spróbuje zrobić przekaźnik czasowy, który będzie po 2-3 sekundach dołączał kondensator.
Radiator jest wymagany (niestety) do poprawnej pracy. Zrobiłem próbę, w której wentylator został zatrzymany i przy podłączonej świetlówce 13W był ciepły (nie gorący), przy 26W był już dość ciepły.
Przy chłodzeniu wentylatorem jest letni.

Docelowo planuję zrobić przetwornicę przeciwsobną, sterowaną z jakiegoś dedykowanego układu scalonego,ale kiedy to nastąpi... nie mam pojęcia.

26/27 sierpnia 2013r.
